Nawierzchnia poliuretanowa pod siłownię zewnętrzną – wymagania, grubość i dobór materiałów

Nawierzchnia poliuretanowa pod siłownię zewnętrzną musi spełniać wymagania normy PN-EN 16630:2015-06 oraz PN-EN 1177 w zakresie amortyzacji upadków. Standardowy system to dwie warstwy: nośna z granulatu SBR i wierzchnia z granulatu EPDM spójona klejem poliuretanowym. Grubość dobiera się do wymaganego poziomu amortyzacji, a podbudowa musi być równa, czysta i sucha. Urządzenia fitness montuje się na oddzielnych fundamentach betonowych, nie bezpośrednio na nawierzchni elastycznej.

Jakie normy obowiązują przy nawierzchni pod siłownię plenerową?

Podstawowym dokumentem jest norma PN-EN 16630:2015-06, która określa wymagania bezpieczeństwa dla stacjonarnych urządzeń do ćwiczeń plenerowych. Obejmuje ona zarówno konstrukcję urządzeń, jak i wymagania dotyczące nawierzchni oraz obowiązek przeprowadzania regularnych inspekcji technicznych.

Oprócz niej stosuje się dwie dodatkowe normy:

• PN-EN 1177 – określa metody badania amortyzacji upadków przez nawierzchnie (wskaźnik HIC – Head Injury Criterion) i wyznacza maksymalną krytyczną wysokość upadku dla danej grubości i twardości materiału.
• PN-EN 913 – dotyczy ogólnych wymagań bezpieczeństwa urządzeń sportowych i uzupełnia zakres PN-EN 16630.

Norma PN-EN 16630 wymaga, aby nawierzchnia wokół urządzeń była stabilna, równa i amortyzująca. Wymagania dotyczą też regularnych inspekcji – operator siłowni jest zobowiązany do ich przeprowadzania w określonych odstępach czasu.

Wymagania techniczne nawierzchni bezpiecznej siłowni zewnętrznej

Podłoże pod siłownię plenerową – co musi spełniać?

Nawierzchnia elastyczna wymaga równego, płaskiego i nośnego podłoża. Nierówności podbudowy przenoszą się na warstwę poliuretanową, powodują odspojenia i przyśpieszają jej degradację. Prawidłowe podłoże ogranicza też ryzyko korozji elementów metalowych urządzeń.

Standardowe wymagania dla podbudowy to:

• minimalna grubość kostki betonowej lub betonu: 6 cm,
• wilgotność podłoża: ≤4% – wyższa wilgotność uniemożliwia prawidłowe związanie kleju poliuretanowego,
• temperatura powietrza podczas układania: +10 do +25°C,
• brak opadów deszczu w trakcie i bezpośrednio po układaniu,
• podbudowa oczyszczona z kurzu, tłuszczu i luźnych frakcji.

Odprowadzenie wody deszczowej zapewnia odpowiedni spadek podbudowy lub zastosowanie przepuszczalnego systemu nawierzchni.

Minimalne parametry nawierzchni amortyzującej

Amortyzacja nawierzchni poliuretanowej na siłownię zewnętrzną zależy od dwóch czynników: grubości warstwy i twardości materiału. Im grubsza i miększa warstwa, tym lepiej absorbuje energię upadku i uzyskuje niższy wskaźnik HIC.

Nawierzchnia musi zachowywać określone parametry przez cały cykl eksploatacji, dlatego odporność na UV i zmienne warunki pogodowe jest równie istotna jak parametry mechaniczne w dniu montażu.

Dobór materiałów – system SBR i EPDM pod siłownię zewnętrzną

Standardem dla siłowni plenerowych jest dwuwarstwowy bezspoinowy system poliuretanowy. Warstwa nośna powstaje z granulatu SBR (z recyklingu opon), a warstwa wierzchnia – z kolorowego granulatu EPDM spojonego klejem poliuretanowym.

Warstwa nośna z granulatu SBR

Granulat SBR to materiał o dobrej sprężystości i wysokiej odporności na ściskanie, który tworzy trwałą warstwę amortyzującą. Jest tańszy niż EPDM, co pozwala na ekonomiczne budowanie grubych warstw nośnych bez rezygnacji z właściwości amortyzacyjnych. Warstwa SBR nadaje całej nawierzchni wymaganą elastyczność i pochłania energię przy uderzeniu.

Warstwa wierzchnia z granulatu EPDM

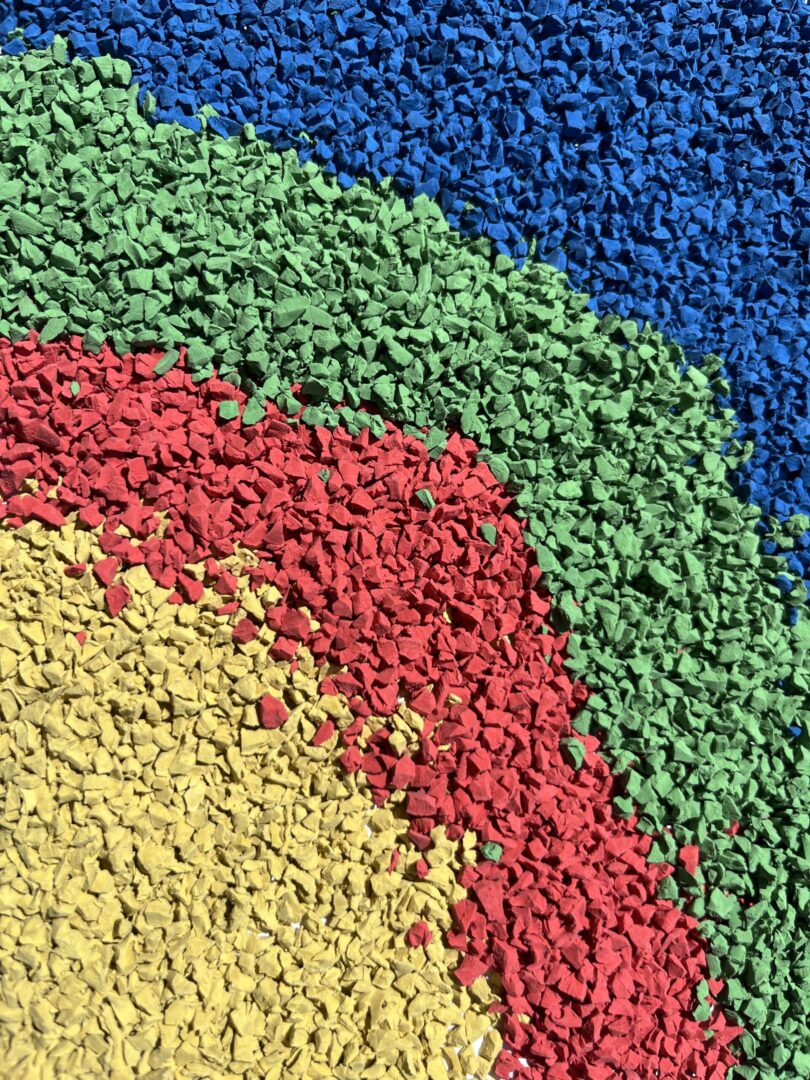

Warstwa wierzchnia z granulatu EPDM Colour zapewnia odporność na UV, trwałość koloru i bezpieczną powierzchnię kontaktu. EPDM nie blaknię pod wpływem promieniowania słonecznego, co jest kluczowe przy ekspozycji na warunki zewnętrzne przez cały rok. Dostępna paleta kolorów pozwala na projektowanie kolorowych stref ćwiczeń i wyznaczanie obszarów bezpieczeństwa wokół poszczególnych urządzeń.

Alternatywą dla EPDM jest granulat TPV Colour, który oferuje jeszcze wyższą odporność na UV i doskonałą stabilność wymiarową w niskich temperaturach. Sprawdza się szczególnie w obiektach narażonych na intensywne nasłonecznienie.

Pełny przegląd dostępnych materiałów znajdziesz w ofercie granulatów na nawierzchnie sportowe.

Grubość nawierzchni siłowni plenerowej – jak ją dobrać?

Grubość nawierzchni dobiera się do wymaganego poziomu amortyzacji, czyli do maksymalnej krytycznej wysokości upadku określonej dla danego urządzenia. Im wyższe urządzenie, tym grubsza musi być warstwa elastyczna.

W praktyce projektowej dla typowych siłowni plenerowych stosuje się systemy o łącznej grubości 30–50 mm, z czego:

• warstwa SBR: 20–40 mm (warstwa nośna, amortyzująca),
• warstwa EPDM: 8–13 mm (warstwa wierzchnia, odporna na UV).

Dobór grubości powinien być poparty obliczeniami HIC dla konkretnych urządzeń fitness zainstalowanych w danej strefie.

Dla stref street workout i kalisteniki, gdzie ćwiczenia obejmują skoki i dynamiczne upadki, zaleca się stosowanie grubszych warstw niż w przypadku standardowych urządzeń fitness z niskim punktem zawieszenia.

Montaż urządzeń fitness na nawierzchni poliuretanowej

Urządzenia siłowni zewnętrznej montuje się na oddzielnych fundamentach betonowych lub żelbetowych, a nie bezpośrednio przez nawierzchnię elastyczną. Fundament powinien wystawać ok. 30 cm ponad poziom gruntu, co chroni stopę słupa przed wilgocią i ogranicza korozję.

Kolejność prac wygląda następująco:

1. Wykonanie fundamentów betonowych dla urządzeń.
2. Przygotowanie i wyrównanie podbudowy.
3. Ułożenie warstwy nośnej z granulatu SBR.
4. Ułożenie warstwy wierzchniej z granulatu EPDM.
5. Montaż urządzeń fitness na przygotowanych fundamentach.
6. Instalacja tablic informacyjnych.

Tablice informacyjne przy urządzeniach muszą zawierać instrukcję ćwiczeń i ograniczenie wiekowe: użytkownicy powyżej 14. roku życia lub o wzroście min. 1,4 m. Wymóg ten wynika bezpośrednio z PN-EN 16630.

Nawierzchnie pod siłownie realizowane są w tej samej technologii co nawierzchnie na boiska sportowe, jednak wymagania dotyczące amortyzacji i stref bezpieczeństwa są specyficzne dla każdego typu obiektu.

Najczęściej zadawane pytania

Czy nawierzchnia poliuretanowa pod siłownię zewnętrzną wymaga pozwolenia na budowę czy wystarczy zgłoszenie?

W większości przypadków siłownia zewnętrzna wymaga jedynie zgłoszenia robót budowlanych, a nie pozwolenia na budowę – pod warunkiem, że urządzenia mają wysokość do 3 m i nie są trwale związane z gruntem w rozumieniu prawa budowlanego (fundament punktowy nie kwalifikuje obiektu jako budowli wymagającej pozwolenia). Ostateczna decyzja zależy jednak od lokalnych warunków zabudowy i interpretacji urzędu. Zawsze warto sprawdzić wymagania w miejscowym planie zagospodarowania przestrzennego przed rozpoczęciem inwestycji.

Jak przygotować odprowadzenie wody deszczowej spod nawierzchni siłowni plenerowej?

Odprowadzenie wody zapewnia spadek podbudowy wynoszący min. 1–2% w kierunku krawędzi lub odwodnienia liniowego. W przypadku przepuszczalnych systemów poliuretanowych woda przechodzi przez nawierzchnię do warstwy żwirowej pod podbudową. Przy systemach nieprzepuszczalnych konieczne jest zaplanowanie odwodnienia powierzchniowego już na etapie projektu podbudowy. Stojąca woda pod nawierzchnią elastyczną prowadzi do odspojenia i szybkiej degradacji materiału.

Czy nawierzchnia poliuretanowa pod siłownią plenerową może być układana na istniejącej kostce brukowej?

Tak, układanie na istniejącej kostce brukowej jest możliwe, ale wymaga spełnienia kilku warunków. Kostka musi być stabilna, bez ruchomych elementów, równa i oczyszczona. Spoiny między elementami nie mogą być poszerzone ani wykruszone. Wilgotność podłoża musi wynosić ≤4%. Jeśli kostka jest nierówna lub ma luźne elementy, konieczne jest jej wcześniejsze ustawienie lub wymiana. W przeciwnym razie nierówności przeniosą się na warstwę poliuretanową i skrócą jej żywotność.

Jak często należy przeprowadzać inspekcję nawierzchni siłowni zewnętrznej zgodnie z PN-EN 16630?

Norma PN-EN 16630 przewiduje trzy poziomy inspekcji: codzienną kontrolę wzrokową (wykrycie oczywistych zagrożeń), inspekcję operacyjną co 1–3 miesiące (ocena funkcjonowania i zużycia) oraz główną inspekcję roczną przeprowadzaną przez wykwalifikowanego inspektora. Inspekcja roczna obejmuje ocenę stanu nawierzchni, urządzeń i fundamentów. Wyniki wszystkich kontroli powinny być dokumentowane w księdze obiektu.

Czy na nawierzchni poliuretanowej pod siłownią zewnętrzną można wyznaczać kolorowe strefy ćwiczeń?

Tak, kolorowe strefy ćwiczeń to jedna z praktycznych zalet systemu SBR+EPDM. Każdą strefę wokół urządzenia można wykonać w innym kolorze granulatu EPDM, co ułatwia użytkownikom orientację i wyznacza strefy bezpieczeństwa. Kolorystykę dobiera się na etapie projektu – dostępne są dziesiątki kolorów granulatu EPDM Colour odpornych na blaknięcie pod wpływem UV. Wzory i strefy kolorystyczne nie wpływają na właściwości amortyzacyjne nawierzchni, jeśli grubość warstwy pozostaje niezmieniona.
